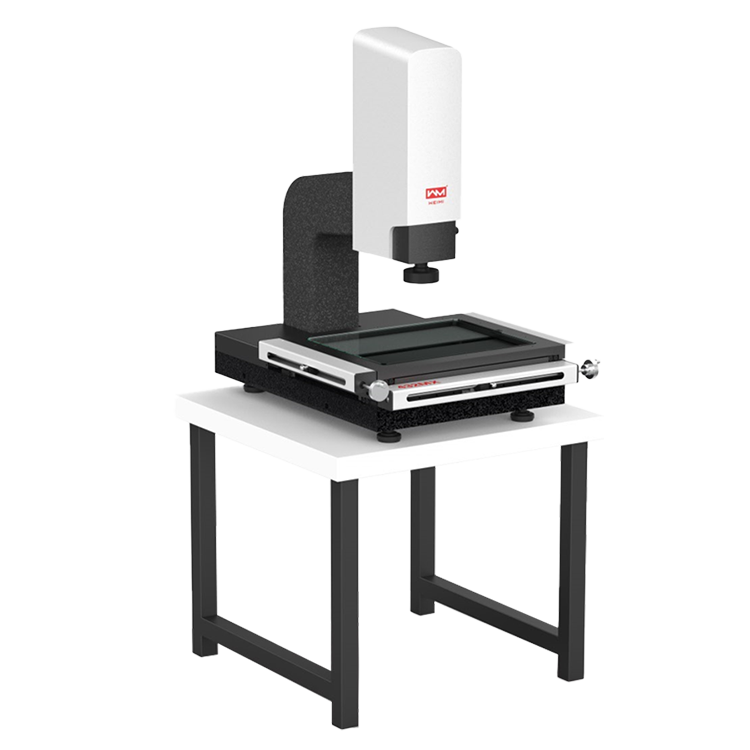

WEIMI432EA手动影像测量仪

性能稳定,精度高、不变形

硬件上有探针预留孔位

仪器特点

PCB、LCD、TFT、五金配件、手机配件、注塑件、冲压件等行业,需要进行产品抽检,或者产品种类多、数量较少的客户朋友,可选择WEIMI432EA手动影像测量仪、手动二次元测量仪。



WEIMIEA系列手动影像测量仪采用优质配置、自主研发的强大测量软件,性能稳定,操作简单,精度高、不变形,性价比高。



WEIMIEA系列手动影像测量仪品质特征



1、底座与立柱为00级花岗岩主体结构,抗震性能好,不变形;

2、工作台为多次高温回火铸铁平台,膨胀物理性能稳定,精度高、不变形;

3、三环八区LED智能环形光源,可变换各种角度和亮度,满足不同产品的测量需求;

4、探针预留孔:我司仪器硬件上有探针预留孔位,加装探针后可以测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。

型号参数
型号WEIMI222EAWEIMI322EAWEIMI432EA
测量范围(mmX200300400
Y200200300
Z200200200
玻璃台面尺寸(mm260*260360*260460*360
工作台尺寸(mm360*360460*360560*460
外型尺寸 L*W*Hmm550*750*1000710*510*1720910*710*1720
仪器重量(kg140260360
承重量(kg303035
CCD彩色高分辨率摄像机700线
变焦物镜0.8-1.5X
视频放大倍率30-225X
物方视场10.6-1.6mm
工作距离90mm
线性精度(um)X/Y精度≤3+L/200 Z精度≤5+L/200("L"指被测物体长度,单位mm)
电源220V±10%AC 50HZ
