Glass automatic full inspection machine

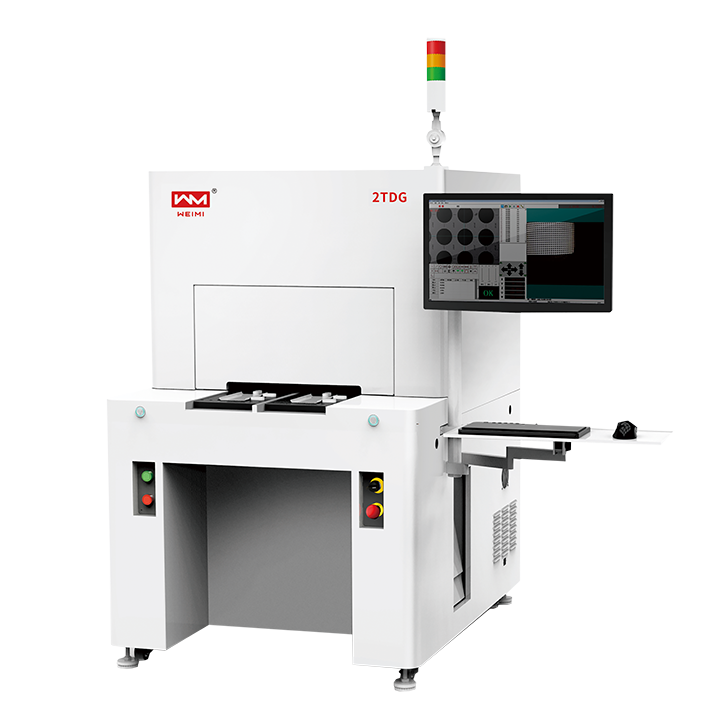

WEIMI-2TDG Glass automatic full inspection machine

The new 3D glass full inspection machine meets the full inspection requirements of 3D glass

Instrument Features

　　根据我们与很多3D玻璃生产商测量技术人员沟通讨论的结果，我们研发了一款全新的设备,来满足3D玻璃的全检要求，尤其适用于手机3D玻璃检测，是高精度的手机玻璃全检机。

　　根据我们的调查研究发现，玻璃的弧度发生变化的时候，有2个尺寸会发生相应的变化：一个是玻璃的总长宽会发生变化，一个是玻璃高度会发生变化。

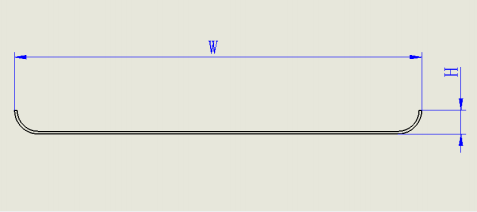

　　我们设计了一款测量设备可以同时管控3D玻璃宽度和高度。如图所示：


Model Parameters

■ 松下伺服马达

■ 进口光栅尺，分辨率0.0005㎜

■ 6轴控制：HIWIN导轨+TBI丝杆

■ 双工位取放料

　我们采用双工位的测量模式，外形尺寸测量效率为:8S/片，高度测量效率为14S/片。来回运动2秒。测量一片长宽、高度尺寸的时间为24秒。一天20小时的产能为：3000片。

■ 一台机器同时管控：宽度+高度

■ 外形尺寸精度：≤4um

■高度尺寸精度:≤5um
