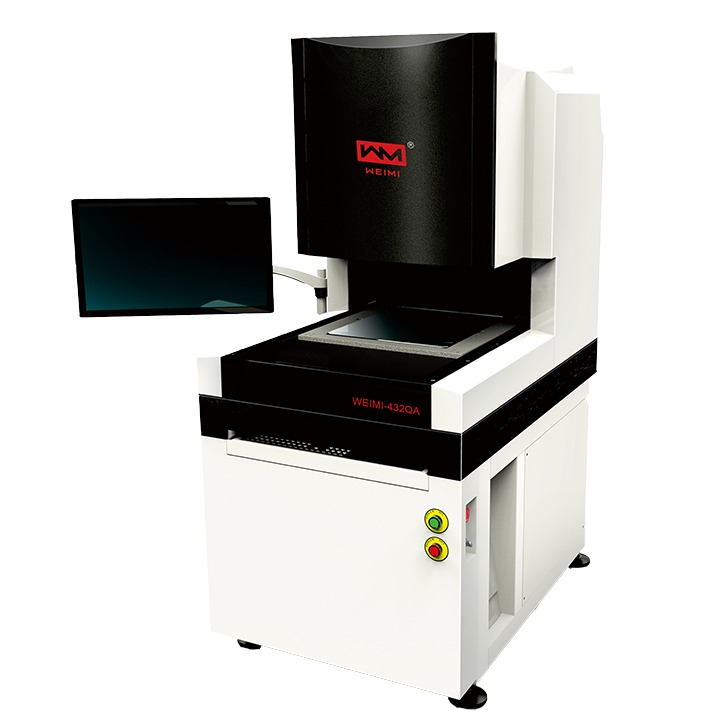

WEIMIQA Small gantry automatic image measuring instrument

Small gantry structure, faster, more stable and higher precision

The lifting headlights can be customized to make the product outline display clearer and grasp more accurately


Instrument Features

广东微米测量WEIMIQA系列小龙门全自动影像测量仪,二次元影像测量仪,采用小龙门结构,运行更快速、更稳定,可达到更高的影像测量精准度。



■ 小龙门结构,运行更快速、更稳定、精度更高

■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性

■ 台湾高精密直线导轨和研磨级滚珠丝杆

■ 日本进口松下全闭环伺服马达,速度可调控,定位精度可达0.001mm内

■ 德国进口海德汉高精密非接触式光栅尺,分辨率0.0005mm

■ 美国进口Navitar全自动变倍镜头,改变倍率不需要取比例尺,有效节省校正时间、避免人为误差

■ 可选配英国Renishaw接触式探头

■ 可定制升降大灯,产品轮廓显示更清晰,抓取更精准

■ 可选配精密点激光/线激光

■ 适用于: PCB、LCD、TFT、手机金属中框全尺寸等行业

Model Parameters

型号

WEIMI322QA

WEIMI432QA

外形尺寸L*W*H ( mm)

950*520*1700

1150*720*1700

测量范围( mm)

X

200

300

Y

300

400

Z

200

200

工作台(mm)

工作台面

460*360

560*460

玻璃台面

360*260

460*360

承重

35kg (可定制)

总重量(kg)

300

500

影像测量及CCD

weimi20 1/3寸彩色高分辨率摄像机520TV线(可选配)

测量系统



变焦物镜

美国进口Navitar全自动变倍镜头

视频放大倍率

30-225X

物方视场

10.6-1.6mm

工作距离

90mm

线性精度(u m)

X/Y精度≤2.2+L/200 Z精度≤4+L/50 (“L”指被测物体长度,单位mm )

重复精度(mm)

≤0.003

定位精度(mm)

0.001

照明

配备同轴光/LED表面光及下光源,亮度可调

温湿度

温度范围: 15~30 C,相对混度: 20-80% (非冷凝)

电源

220V±10%(AC) 50HZ

机器功率(w)

1100w
