光学影像测量仪凭借其通用性强、测量范围大、精度高、性能好、实时性强等优势得到广泛应用，是基于图像分析、识别来进行测量的高效率新型精密测量仪器。然而，即使是精密测量仪器，光学影像测量仪也会有误差。知己知彼无烦恼，有误差不用怕，知其缘由能避免才是重点！今天，广东微米测量的小编就为大家带来光学影像测量仪测量误差分析，正在找影像仪、有精密尺寸测量需求的朋友不妨花几分钟看一看。

造成光学影像测量仪测量误差的原因是多方面的，具体说来，在影像仪的设计、制造和使用的各个阶段，都可能产生误差，分别称为测量仪的原理误差、制造误差、运行误差。

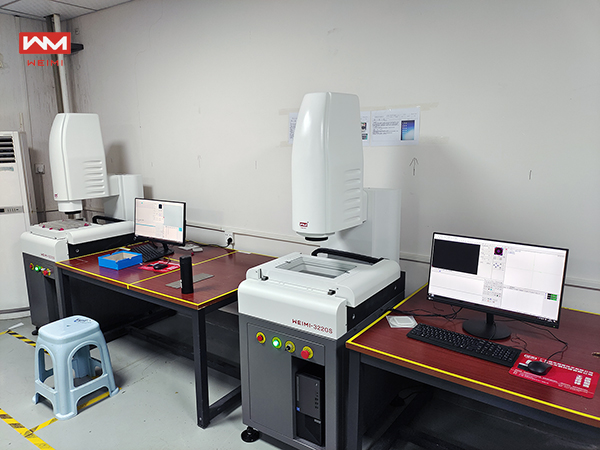

微米全自动影像测量仪

1、原理误差

如CCD摄像头畸变产生的误差、测量方法不同而产生的误差，都属于影像测量仪的原理误差。

由于摄像机制造和工艺等原因，以及入射光线在通过各个透镜时的折射误差和CCD点阵位置误差等，实际的光学系统存在着非线性几何失真，使得目标像点与理论像点之间存在多种类型的几何畸变：径向畸变、偏心畸变、薄棱镜畸变等。使用高质量镜头可以减少畸变误差的影响，但在精密测量中需要考虑到畸变的影响对测量结果进行修正。

测量方法不同而产生的误差主要指不同图像处理技术带来的识别、量化误差。在图像处理的过程中需要进行边缘提取，而数字图像处理技术中边缘提取有很多不同的方法，选用不同的提取方法会对同一个被测件的边缘位置产生不小的变化，因此会对最后的测量结果产生影响。如测量某一圆形工件的半径和圆心的时候，当圆的轮廓发生变化时，它的半径值和圆心位置就会相应的发生变化。由此可知，在图像处理的过程中图像处理算法对仪器的测量精度有着十分重要的影响，是影像测量所关注的焦点问题。

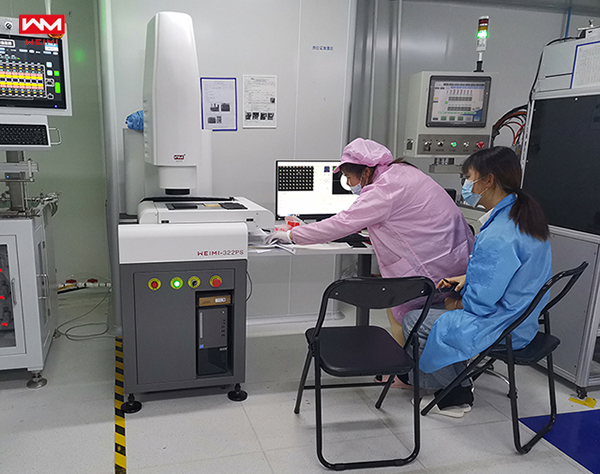

微米全自动影像测量仪

2、制造误差

如导向机构产生的误差、安装误差等，属于影像测量仪的制造误差。

导向机构产生的误差对影像测量仪来说主要是机构误差中的直线运动定位误差。影像测量仪是正交坐标系测量仪器。正交坐标系测量仪有3根相互垂直的轴线即X、Y、Z三轴，有3个运动部件沿这三根轴线运动，使CCD相对于被测工件作三维直线运动。选用高质量的运动导向机构可以减少此类误差的影响。

安装误差则主要在于摄像机与工作台面之间的相对关系。当测量平台与CCD摄像机的镜头呈现出一定的角度H时，根据几何学的知识可以得到误差计算式如下：D=L(1-cosH)。如果影像测量仪的测量平台水平性能以及CCD摄像机的安装十分出色，它们之间的夹角都在范围以内，此误差非常小。

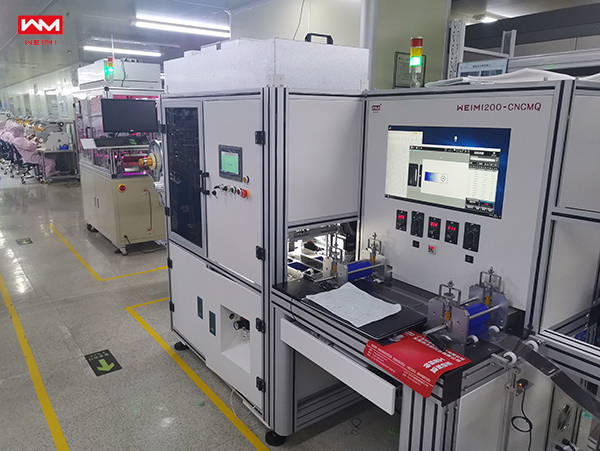

微米模切产品全检机

3、运行误差

测量环境和条件变化引起的误差(如温度变化、电压波动、照明条件变化、机构磨损等)，以及动态误差，都属于光学影像测量仪运行误差。测量运行条件的改善可以有效地减少此类误差。

温度的改变，会使影像测量仪的零部件尺寸、形状、相互位置关系以及一些重要的特性参数发生变化，从而影响仪器的精度。温度的变化还可能引起电器参数的改变以及仪器特性的改变，引起温度灵敏度漂移和温度零点漂移。

电压及照明条件的变化会影响到影像测量仪的上、下光源灯的亮度，造成系统光照不均，从而使得在采集图像边缘时留下阴影、造成图像边缘提取误差。

磨损使光学影像测量仪的零件产生尺寸、形状、位置误差，配合间隙增加，会降低仪器的工作精度的稳定性。

微米影像测量仪展厅

以上就是光学影像测量仪测量误差分析。了解了误差缘由并采取相应措施，便能有效避免、减少误差，得到更精准的测量数据。
