自动金相工具显微镜测量仪

大行程，高清晰，高精度

公司研发功能强大的测量软件，使用方便、快捷，为客户提供完善测量解决方案

仪器特点

全自动金相工具显微镜测量仪研发厂家，微米测量高精度工具测量显微镜功能优势、型号参数介绍。

●整机采用天然大理石制作，永不形变,高精度,高稳定性

●全新流线型造型设计，外观整洁、直观、大方

●采用全闭环伺服控制技术，运行平稳,噪音低,运行速度快

●全摇杆/鼠标操作，简单易用

●底光和表面光采用可调试LED冷光源,可实现对各种复杂表面工件进行精密测量；采用LED冷光源则可以避免一般热光源带来的热胀冷缩的弊病，避免工件二次变形

●Z轴采用平行直线导轨结构加配重块设计，减轻了其重量，提高结构的稳定性，并减少了其自身变形，提高了Z轴的定位精度及稳定性。

●测量软件:采用本公司研发的、功能强大的测量软件，可以方便快捷地对各种工件进行精密测量，为用户提供完善的测量解决方案

●PM系列结合了金相显微镜的高倍观察能力，和影像测量仪的X、Y、Z轴表面尺寸测量功能，具备明暗场、微分干涉、偏光等多种观察功能，可广泛应用于半导体、PCB、LCD、手机产业链、光通讯、基础电子、模具五金、医疗器械、汽车行业、计量行业等领域的检测

型号参数

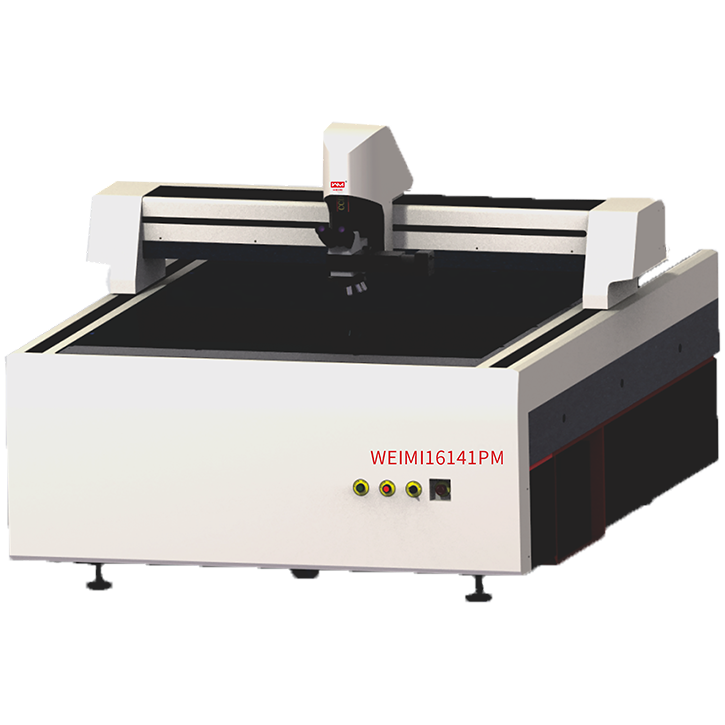

型号	16141PM (金相)
观察头	30°倾斜，正像，无限远铰三通观察筒，瞳距调节: 50-76mm ,两档分光比100/0或0/100
目镜	高眼点大视野平场目镜PL10X/22mm,可带测微尺
转换器	内定位5孔转换器	DIC组件	微分干涉组件
物镜	5X无限远长工作距平场消色差金相DIC物镜	放大倍率	光学放大倍率: 50X-1000X
	10X无限远超长工作距平场消色差金相DIC物镜		系统放大倍率: 135X-2700X
	20X无限远超长工作距平场消色差金相DIC物镜	软件	WeiMi精密测量软件
	50X无限远超长工作距平场明场消色差金相物镜	标尺	0.01mm
	100X无限远超长工作距平场明场半复消金相物镜	摄像接口	0.65XCTV、C型接口、可调焦
测量显微镜主体	电动测量平台 (行程1600mm(X)*1400(Y)mm,带数显器，带电动调焦控制盒;样品高度175mm;测量精度，X和Y: (2+L/200)um,为测量长度(单位mm) Z:( 3+L/200)um
照明系统	明场反射照明器，带明场照明切换装置;带滤色片插槽与偏光装置插槽，带5W LED灯源，亮度可调(含托架适配器)
	辅助对焦模块，带对焦分划板两档
PC	戴尔电脑OptiPlex 3050MT操作系统，W7处理器芯片15-7500，3.40GHZ内存8G，硬盘1TB，23寸戴尔显示器HDMI高清1920*1080
调焦方式	手动粗微调手轮调节，精度0.001mm，调焦距离175mm
偏振光	起偏镜插板，360°旋转式检偏镜插板
相机	像素630万; 3072(H)*2048(V);帧率:30fps;接口: USB3.0;图像传感器: CMOS (彩色)
