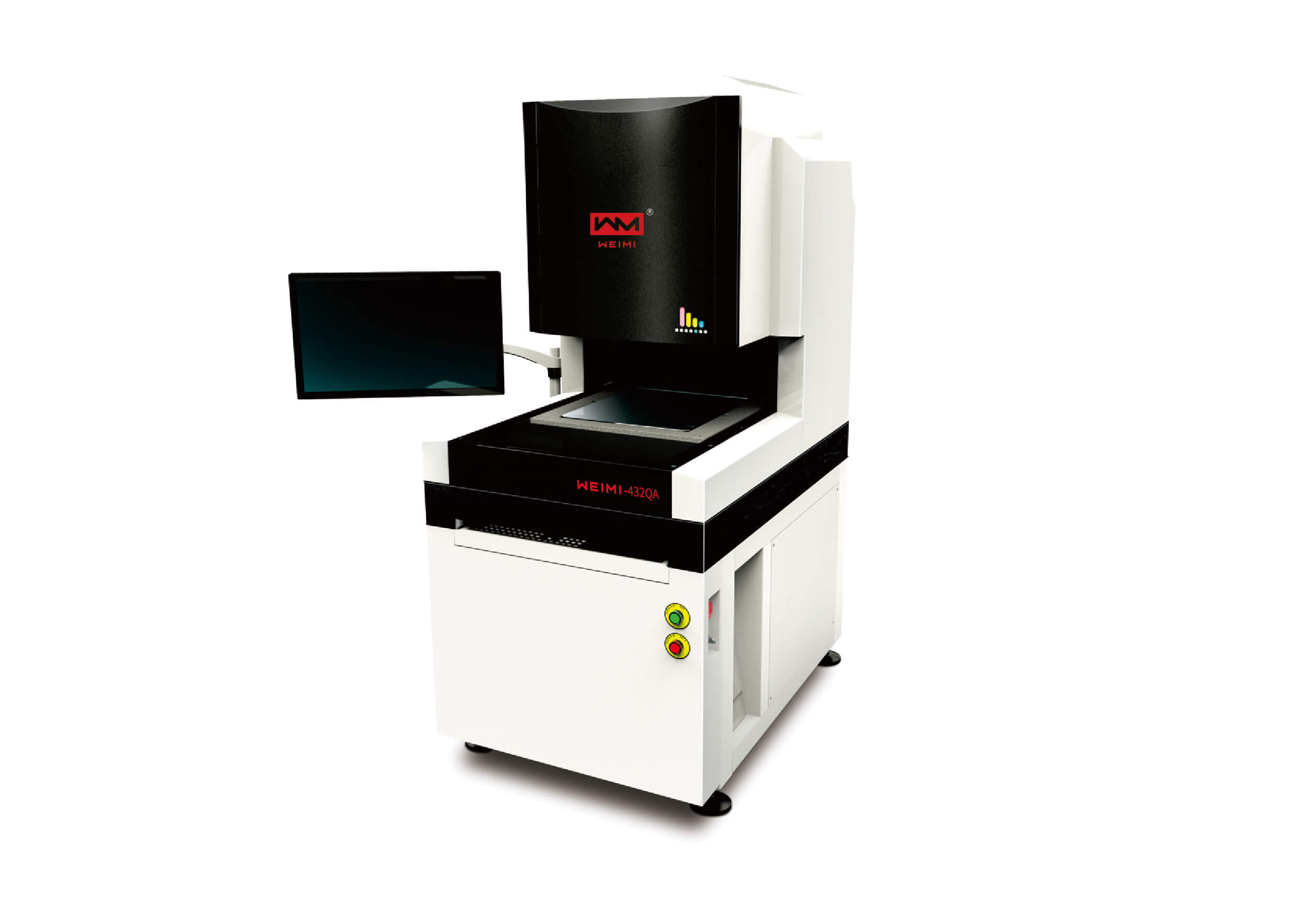

小龙门全自动影像测量仪WEIMI322QA

小龙门结构, 运行更快速、更稳定、精度更高

定位精度可达0.001mm内;分辨率0.0005mm

仪器特点

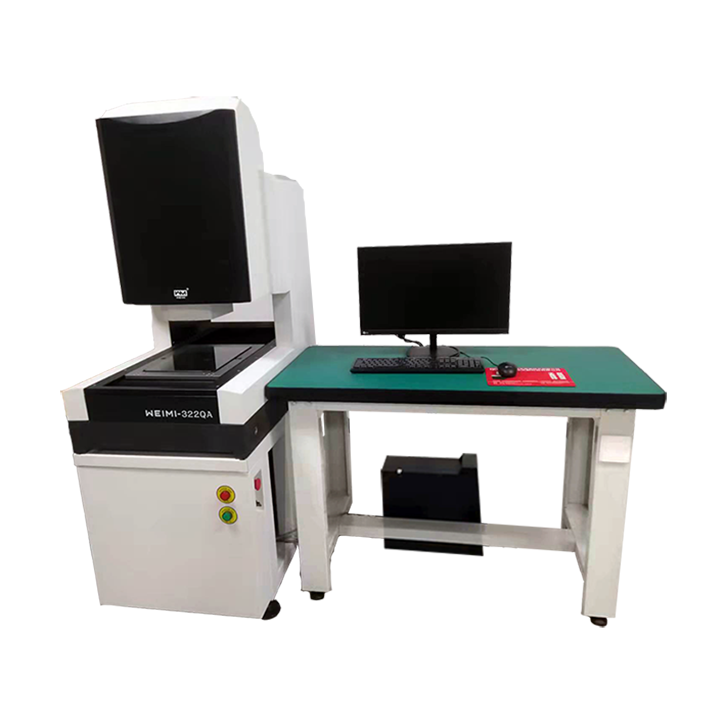

WEIMI322QA小龙门全自动影像测量仪,采取小龙门结构,微米级稳定测量,运行更快速、更稳定、精度更高。



微米测量——OMM影像测量仪源头厂家,专业研发、生产OMM影像测量仪、非标光学测量设备等,获得多项技术专利证书,拥有完全自主知识产权,自主研发的测量软件与高品质硬件相辅相成,生产的影像仪稳定性强、精度高、操作简单、容易上手,可极大地提高检测效率。



选择微米测量品牌OMM影像测量仪,性价比高、售后有保障!





WEIMI322QA小龙门全自动影像测量仪品质特征:

■ 小龙门结构,运行更快速、更稳定、精度更高;

■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性;

■ 台湾高精密直线导轨和研磨级滚珠丝杆;

■ 日本进口松下全闭环伺服马达,速度可调控,定位精度可达0.001mm内;

■ 德国进口海德汉高精密非接触式光栅尺,分辨率0.0005mm;

■ 美国进口Navitar全自动变倍镜头,改变倍率不需要取比例尺,有效节省校正时间、避免人为误差;

■ 可选配英国Renishaw接触式探头;

■ 可定制升降大灯,产品轮廓显示更清晰,抓取更精准;

■ 适用于: PCB、LCD、TFT、手机玻璃、液晶电视、汽车配件、精密五金等行业。

型号参数

型号

WEIMI322QA

外形尺寸L*W*H ( mm)

950*520*1700

测量范围( mm)

X

200

Y

300

Z

200

工作台(mm)

工作台面

460*360

玻璃台面

360*260

承重(kg)

35 (可定制)

总重量(kg)

300

影像测量及CCD

weimi20 1/3寸彩色高分辨率摄像机520TV线(可选配)

测量系统



变焦物镜

美国进口Navitar全自动变倍镜头

视频放大倍率

30-225X

物方视场

10.6-1.6mm

工作距离

90mm

线性精度(u m)

X/Y精度≤2.2+L/200 Z精度≤4+L/50 (“L”指被测物体长度,单位mm )

重复精度(mm)

≤0.003

定位精度(mm)

0.001

照明

配备同轴光/LED表面光及下光源,亮度可调

温湿度

温度范围: 15~30 C,相对混度: 20-80% (非冷凝)

电源

220V±10%(AC) 50HZ

机器功率(w)

1100w
